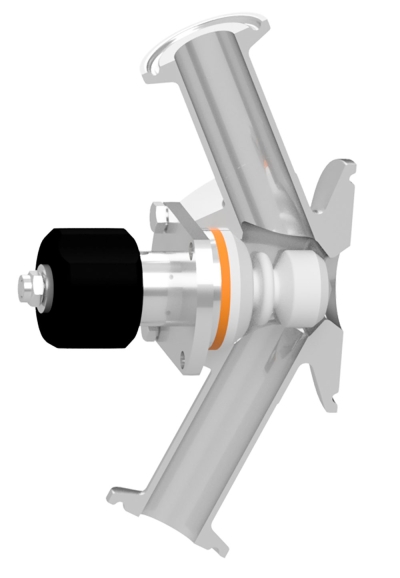

Probenahmeventile BioCheck Classic DN15 DIN

Mit dem BioCheck-Probenahmeventil können aus geschlossenen Systemen wie Behältern und Rohrleitungen Proben einfach und sicher entnommen werden.
Bei der Konstruktion dieser Sterilarmatur wurde besonderer Wert auf das aseptische, aber auch sehr kompakte Design gelegt, so dass die Einbindung sowohl in sterile als auch in CIP/SIP-Kreisläufe problemlos und vor allem kontaminationsfrei erfolgen kann.

BioCheck-Probenahmeventile sind zertifiziert nach TA-Luft / VDI 2440 / VDI 3479

Alle Gehäuse sind auch mit nur 1 Abgang erhältlich.
Bei allen Gehäuseformen sind Schweißenden die Standardausführung, jedoch sind andere Anschlüsse auf Anfrage möglich.


Das BioCheck-Probenahmeventil DN15 DIN ist

/ für hochviskose Medien

/ als Standardversion verfügbar

Sondervarianten ab DN20 bis DN40 auf Nachfrage erhältlich.



Materialproduktberührt
optional


nicht produktberührt
1.4404/AISI316L
1.4435/AISI316L
Hastelloy® C-22 und andere
1.4301/AISI304

DichtungenTeflonbalg
PTFE

Temperaturenmaximale PTFE
 Dauerbetriebstemperatur

Sterilisiertemperatur




121 °C*

135 °C* kurzzeitig
(ca. 20 min)

DrückeSchließdruck


Steuerluftdruck

max. 10 bar
(mehr auf Anfrage)

min 6 bar -
max. 10 bar
Oberflächenproduktberührt
optional


nicht produktberührt
Ra ≤ 0,8 µm
e-poliert, andere Oberflächen auf Anfrage
Ra ≤ 1,6 µm

Anschlüsse
Standard-
Rohrklassen

DIN 11850-R2 (DIN 11866 A)
O.D.-Tube (DIN 11866 C)


Ausführungen

S = selbstschließender Handhebel
O = Handhebel für Offenstellung
P = mit Halter für Initiator dm 12 mm
H = Handbetätigung mit Handrad


Hub

DN 15 DIN = 4,5 mm


                                                                                 *abhängig von Betriebsparametern
  • massives Edelstahlgehäuse
  • vollkommene Trennung von der Umgebung
  • keine Toträume, kein Sumpf, kein Dom 100% leerlaufend
  • Einbau über Kopf möglich
  • Dichtungswechsel ohne Spezialwerkzeuge
  • geringe Stillstandszeiten
  • lange Lebensdauer (>1 Million Zyklen, mehr auf Anfrage)
  • produktberührter Edelstahl 316L, alternativ in Hastelloy® C-22 und anderen Werkstoffen
  • für hochviskose Medien

Auf Anfrage.
Alle Ventile sind in Sonderwerkstoffen wie Hastelloy® C-22, 1.4539/904L, 1.4529, AL-6XN® und weiteren verfügbar.
